新手刚接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住，但实际上，每一路的推杆和旋钮的意义都是一样的。所以只需要了解一个通道(通道可以简单理解为信号流入的路径)的操作方法就可以通盘掌握一个调音台基本的使用套路。
一般较少路数的调音台有4路和8路的，而路数最多的有96路甚至更多的。调音台对于每一路的控制分为主控和辅助控制两部分。辅助信号有独立的输出口，可实现在同一调音台能同时输出两组或者更多的混音信号。
下面针对调音台的一个通道做一个解剖(见下面图1和图2)：

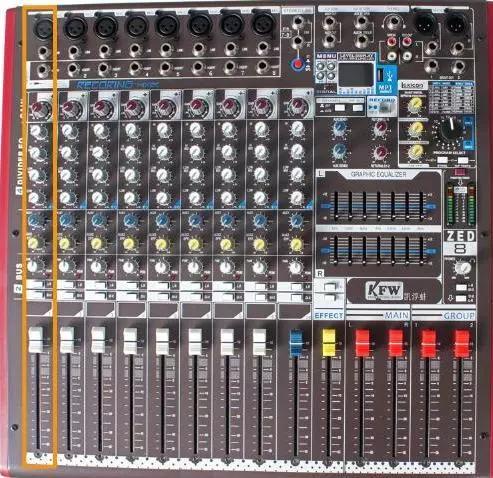

图1

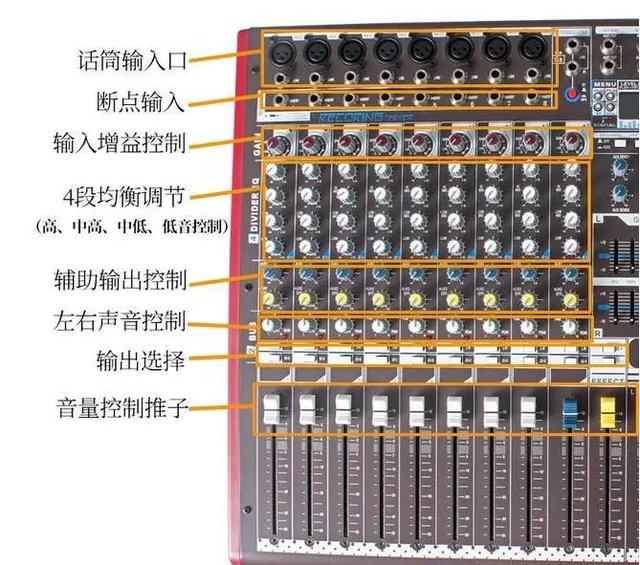

图2
图2是截取图1调音台的一部分，在黄色框圈中，信号输入是从顶部的黑色母卡侬座或者6.35座接口输入(通常是话筒的输入口);断点输入接口(注：调音台上insert插口，图2中指示为断点输入，一般用于插入外围处理设备，比如效果器、噪声门、压限器等等)
输入增益控制GAIN旋钮(图2指示为深红色旋钮，一般用于增强话筒拾音灵敏度);4段均衡调节(图2中指示为4段均衡的白色旋钮，主要调控高音、中高音、中低音、低音频段旋钮);辅助输出旋钮(注：图2中蓝色旋钮主控外接功放舞台监听音箱，黄色旋钮主控调音台内部效果器调节)。
声像PAN旋钮(图2指示为左右声音白色旋钮，控制左右音箱出声，可控制单边音箱出声);音量控制推子(图2中的白色推杆，音频信号最后从推迟输出到调音台LR输出口)。
完成一路通道的认识，基本也就能掌握调音台使用。 |
