XLR：而低阻通常用XLR卡侬接头作平衡输入，现在大部分的有线话筒通常都要用低阻插口与调音台连接。

RCA：如果有的调音台带有TAPE录音输入，那通常是采用RCA莲花接头进行连接。

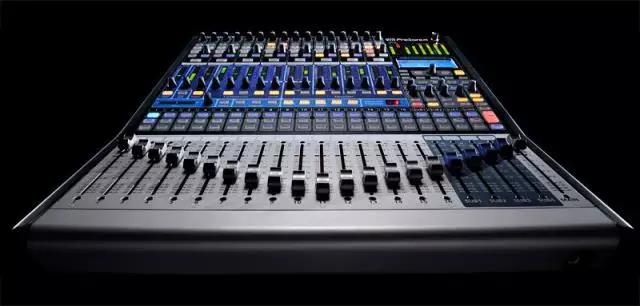

• 调音台输出部分的线路连接

  ---

  现在专业调音台的输出部分有很多插口，而且各有分工，不像输入部分虽然插口多但却相对简单，因此连接输出信号时要慎重。通常调音台主要的输出部分还是指总音量输出、编组音量输出、AUX输出等，大体上调音台输出部分按功能分一般可以分6个部分：

• 均衡器、压限器的连接

  ---



• 均衡器：众所周知均衡器的主要功能就是调整音色、调整声场和抑制声反馈了，因此在现在音响系统中均衡器几乎是不可缺少的设备。目前均衡的输入和输出部分都是采用平衡插口，连接时较好可采用XLR接头的平衡线路，当然也可以采用TRS接头的平衡线路。



• 压限器：压限器是处理音频信号的一种设备，可以将音频电信号的动态进行压缩或进行限幅。实际上我们现在在使用压限器时的主要功能就是让它压缩高电平信号，这样可以保护其下级的音响设备。可以说在一套完整的音响设备中，除了调音台和均衡器外，压限器算得上是较重要的周边设备了，因此正常情况下压限器应该放在功放前面，其它周边设备的后面。连接方面可以采用XLR接头的平衡线路或TRS接头的平衡线路。



目前的电子分频器输入部分还较简单，但输出部分就比较复杂：有高音输出、中音输出、低音输出等。在连接时低音信号的输出和中高音信号的输出一定不要搞混了，否则高音信号给了低音音箱，低音信号给了高音音箱，这样一来音响系统中就可能没有声音出来了，因为频率不对，搞不好还会烧坏音箱等设备！电子分频器在连接发面可以采用XLR接头的平衡线路或TRS接头的平衡线路。

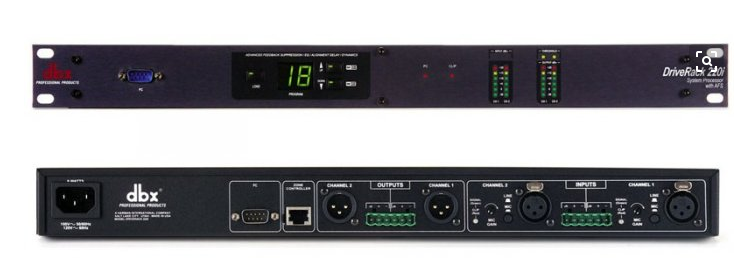

•  反馈抑制器的连接

  ---

  在设备连接方面也是采用XLR接头的平衡线路或TRS接头的平衡线路，连接方法大致可分为以下3种：

• 像均衡器等周边设备那样顺序串接在音响系统中，这样连接的优点是：连接和操作十分简单，适用于较简单的系统中。但缺点是：此连接法在抑制话筒声反馈时，也会影响到通过反馈抑制器的其它音源信号。

• 利用调音台通道里的INS插入/插出接口，将反馈抑制器单独串接在相应的通道里，这样连接的优点是：可以较大限度对反馈抑制器进行调整，不必顾及会影响其它音源。缺点是：利用这种连接法，一台反馈抑制器较多只能控制调音台的2个通道，设备利用率太低。

• 利用调音台编组里的INS插入/插出接口，将反馈抑制器串接在相应的编组通道里，其优点是：可对编进此编组内的话筒进行集中处理，而且不会影响到其它音源。总起来说由于这种方法可以充分的利用反馈抑制器，因此也是目前采用较多的连接方法。





•  延时器的连接

  ---

• 延时器可以把音频信号进行延时处理，一般用在一些声场空间较大、需多组音箱分散式扩声的系统中。为了尽量保证声像的一致性、增加声音的可读性、避免声音的浑浊感、镶边声和拖尾声，我们有必要使用延时器进行相关处理。
• 而考虑的因素主要是观众、主发声源以及离观众距离较近的辅助补声音箱。
• 绝大多数情况下都是：确定了第一因素人，确定了第二因素主发声源，然后对第三因素的辅助补声音箱进行延时处理。音速每秒大概340米，因此延时时间就根据第三因素的辅助音箱与第一因素主音箱之间的距离进行计算。知道了延迟对象才可以正确的连接延时器，连接上基本上是像均衡器等周边设备那样串接在音响系统里需要延时的信号通道中，采用XLR接头的平衡线路或TRS接头的平衡线路进行连接。

• 激励器的连接

  ---

  音频激励器实际上是一种谐波发生器，利用人的心理声学特性，对声音信号进行修饰和美化的音频处理设备。

• 音频激励器可以像均衡器等周边设备那样串接在音响系统里需要激励的信号通道中，如果要进行综合处理，那在调音台主音量输出通道或其它编组等输出通道中串接一台激励器就可以了。同时激励器也可以像效果器那样从AUX发送出来信号，然后再返回到调音台，这样可以调整哪一些通道需要进行激励处理、需要处理的力度是多大等，这样其实更灵活一些。



•  数字效果器的连接

  ---

  效果器是处理、制造各种声场效果的音响周边器材，一般用于对人声进行处理。效果器比较少像均衡器等周边设备那样串接在音响系统里，一般情况下都是从调音台的AUX发送信号给效果器的输入接口，然后再从效果器的输出接口返回信号到调音台里。在信号连接方面，多数是采用TRS接头的平衡线路进行连接，少数专业效果器也有的采用XLR接头的平衡线路进行连接。



•  功放与音箱的连接

  ---

   信号方面功放的信号线要尽量用平衡线，这样可以尽量减少噪音。在功率传输方面,尽量选用粗、短一些的音箱线以及采用合理的布线来缩短音箱线的距离,再一个一定注意正极和负极,避免短路。
