β3（贝塔斯瑞）专业音箱系统的ONAX系统体现了专业扩声系统的高要求、新水准。它满足了最佳性能、最佳兼容性及安装便捷省时等高端专业扩声系统的基本要求。
ONAX系统与传统阵列的优化组合。ONAX避免了线性阵列的复杂性。线性阵列通常存在复杂的延时计算问题，但在ONAX系统中却不需要复杂的延时计算。而且ONAX系统操作起来简便易行，无论悬挂与叠置都非常方便。

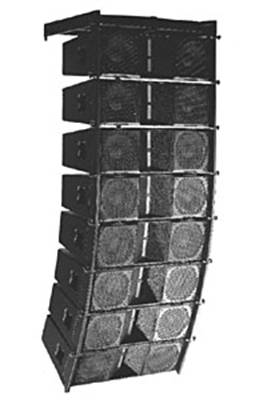

TLA -101线阵列
产品介绍:
与TLA -101线阵列系统配置的功率放大器为UA 2000、UA2002 或带内置模拟或数字控制卡的TA-4U 或 CA-4U。选用UA2000 、UA2002时，同时配置ΣC2600数字控制器，用以对10" 单元进行低中频及高频部分进行有源分频处理。
TLA -101的所有部件皆对称分布于箱体中轴线的周围，这种结构十分有利于使相邻频带的叠加部分趋于平坦的分频设计，并形成准确一致的水平覆盖角。低频单元的偶极子排列特点使能达到标称90°覆盖角的频段可低至200Hz。
箱体板材为白桦木层压板，表面涂层为具备抗撞击及防水功能的聚亚安脂油漆。箱体前部为坚固的金属防护面网，箱体侧面装有两个把手。所有必需的吊挂件皆已安装于箱体上。

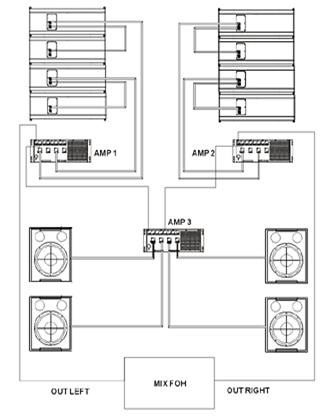

与AM-4U和AP-4U配置时接线图：
技术规格
频率响应 100Hz-19KHz
灵敏度( 1m / 1 W) 低音:102dB ,高音:110dB
额定功率(RMS) 低音:400W,高音:70W 阻抗:8Ω
指向角 120°×30°
低频标称阻抗 8/16 ohms
高频标称阻抗 8/16 ohms
低频功率负载 400W/1900W peak 10 ms
高频功率负载 80W/450W peak 10 ms
净尺寸（W×H×D） 800×503×300mm
包装尺寸（W×H×D） 880×575×370
净重 22.5 Kg
总重 25.5 Kg
组件:
2只10"低音钕铁錋驱动器
2 只4"x 1" 、喉口规格为101.6 mm x 25,4 mm、SPL可达133dB的Kapton钕铁錋平面波高音驱动器

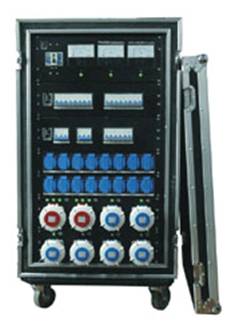

PX-40K 电源分配器
箱体 19"箱体, 前后门蝶形锁扣, 4轮(2轮带刹制)
最大输出 43 KVA
最大输入 3×63 A Cekon插座
A1-A8 及B1-B8输出 8×16A Schuko 插座, 8×16A中式插座
输出C1及C2 3×32A 5 芯Cekon插座
输出D1-D6 32 A 三芯插座
监测 3 ×电压表，15×控制灯
重量 45Kg
尺寸 1,12M x 0,7M x 0,63M，（19" 20U
技术规格:
输入 1×32A 220-250V 三芯
CEE IP44 插座
输出6 1×32A 220-250V 三芯
CEE IP44插座
输出5 1×16A,220-250V 三芯
CEE IP44 插座
输出1-4 16A，220-250V，亚洲通用插座
最大功率 73KVA
保险丝1-4 16A/16A 220/230V
保险丝5 16A220/230V
保险丝6 32A 220/230V
箱体 2U 1.5mm 金属箱体
重量 6Kg

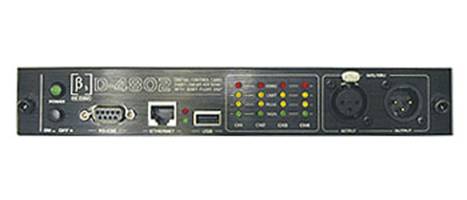

D-4802
产品介绍：
该数字控制器具备外置编程器。当程序已载入数字控制器后即不再需要外置编程器。程序的载入还有另外的方式：通过UBS接口可将笔记本电脑或掌上电脑接入数字控制器。为方便联接数字调音台或数字多芯系统，该数字控制器面板上有AES/EBU XLR输入输出插座。
通过电脑或外置编程器可将不同的程序下载到控制卡内。这些程序为扩声应用系统的功放配置而设计，如专为TLA-101线阵列系统、ONAX PA 扩声系统或双通道CM215 及CM212舞台返听系统等设计的程序。其中分频、压限及其它基本功能已经调节校准并固定设置于程序之中，用户不可擅自更改。
通过网络功能可将多达255只功率放大器接入D-4802数字控制器，从而实现对庞大扩声系统的监测与控制。
D-4802数字控制卡具备以下遥控功能:
1、电源开关
2、压限功能
3、网络控制功能
4、对四通道的每一路进行+/- 6dB的独立增益调节功能
5、80Hz低切功能
6、18KHz高切功能
7、温度监测功能
8、四通道延时处理功能
9、静音开关
10、信号输入监测功能
11、32比特浮点数字信号处理功能

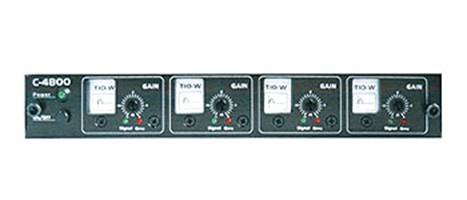

C-4800
产品介绍:
实现对扬声器的有效控制是一项复杂的工作，而这正是现代专业扩声系统的核心任务。该系统中的模拟控制卡乃专为AM-4U及AP-4U设计配置。其中个性化的控制模块乃专为某一特定的应用系统而设计配置，例如专为TLA-101线阵列扩声系统配置的控制模块、专为ONAX扩声系统配置的控制模块、或专为舞台返听系统配置的控制模块等不同应用类型。
取出控制卡的操作十分方便：关闭电源，无须将功率放大器从机身内拆卸下来，只需拧开面板前面两侧的两颗螺丝，将控制卡上的数据线从功率放大器的接口上卸下即可取出控制卡。
更换控制模块的操作同样方便：关闭电源，取出控制卡，拧开控制模块定位螺丝，将不需要的控制模块从控制卡上的插口取出，然后插入需要的控制模块即可。
以下为ONAX-ELDER专业扩声系统所研制的部分功放面板控制模块型号
产品编号 型号
101244 T12L/A / HF
101443 T12L/A / LF
101769 T15F/A / LF
101788 T15F/A / HF
101243 T12L/B / HF
101654 T12 L/B / LF
101753 T15F/B / HF
101224 T15F/B / LF
101554 T18W /LF
101876 TLA - 101/HF
101563 TLA - 101/LF
101142 Universal 4 in 4 output
101987 Monitor bi amp CM 215 15"2"HF
101977 Monitor bi amp CM 215 15"2"LF
101997 Monitor bi amp CM 212 12"2"HF
101907 Monitor bi amp CM 212 12"2"LF

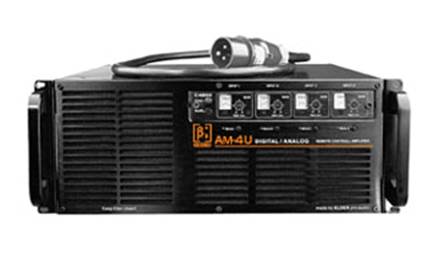

AM-4U
产品介绍：
通过不同的控制卡组合，可以拥有不同的应用功能。例如AP-4U或AM-4U只要选择恰当的控制卡组合，即可与TLA-101线阵列配置或ONAX T12L及T18W 的组合配置。提供给用户用于连接AP-4U 或AM-4U的信号线有两种选择：一端开放式不带插头或一端带有三芯32A(AM-4U:16A) CEE标准专业插头。不需从机箱内拆卸功率放大器即可清洁空气过滤系统。
AP-4U 或AM-4U内部分立安装两只可随环境温度自动调速的无刷式无级变速风扇。气流流向为由机箱前部到机箱后部，可保证在使用时即使安装于狭小的功放机柜里也不会导致散热故障。
同时AP-4U 和AM4U拥有高精度的机械结构与高质量制造品质。坚固耐用的钢质机架适用于流动演出的频繁搬运与装卸。
技术规格频率功率 8Ω 4×0-220W,A/B 模式
200-750W H 模式/
4Ω 4×0-220W,A/B 模式
200-1200W H 模式
总谐波失真 <0,1% 20Hz-20KHz
互调失真 <0,5% (f = 60Hz/7Khz, 4:1 )
正常工作状态下
频率响应 20Hz - 20KHz (±0,25dB )
相位差 <15°
阻尼系数 > 600 20Hz-400Hz
串音 -75dB B11
信噪比 >105dB
总增益 40dB(×100)
通道增益差 <0,25dB
输入灵敏度 0.775V
转换数率 >103Vμs
输入阻抗 平衡:20KΩ 不平衡:10KΩ
输入端口 8只3蕊XLR插座
输出端口 4只Speaker NL4mp插座
冷却方式 双风扇，无极变速，气流方向为由前至后
前板控制 4只静音开关
后板控制 2只断路开关
前板指示 4只静音指示灯
功放保护 直流、过载、过热等保护
净尺寸(W×D×H) 483×452×88mm
供电规格 AC 220V 230V, 50Hz 60Hz, 1500VA
净重 36kg

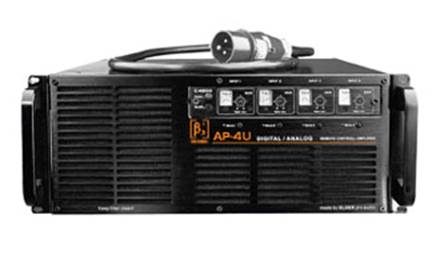

AP-4U功率放大器
产品介绍：
这种信号处理方式的优点是显而易见的。根据具体的特定应用场所或环境的要求，运用控制模块可以建立起一个精炼高效的扩声系统。系统所用线缆的长度和线路连接工作量皆可减少到最低限度。
AP-4U和AM-4U的背板上面分别有两只断路开关。如果在正常工作状态下开关自动断路，请将它推回到ON（开启）位置。未使用保险丝。使用数字控制卡时AP-4U和AM-4U皆具备遥控功能，从而构成ELDER扩声系统平台。AP-4U和AM-4U为可置换模块型四通道功率放大器，为流动演出及固定安装提供最灵活多样的应用方式。
AP-4U每通道的RMS输出功率为1200W。对应于每一通道AP-4U或AM-4U面板上皆有一个带指示灯的静音开关。沿AP-4U或AM-4U面板内侧的滑槽可以很方便地置入或取出模拟或数字处理模块。
根据拥有的特定功能的不同，模拟模块有多种型号。有了这些模块，通常需要在功率放大器外部进行的信号处理功能可以内置于功率放大器。
技术规格
功率 4通道 8Ω 4×1200W 峰值4×3000W
4Ω 4×1800W 峰值 4×5000W
总谐波失真 <0,1% 20Hz-20KHz
互调失真 <0,5% (f = 60Hz/7Khz, 4:1 )
正常工作状态下
频率响应 20Hz - 20KHz (±0,25dB )
相位差 <15°
阻尼系数 > 600 20Hz-400Hz
串音 -75dB B11
信噪比 >105dB
总增益 40±0.5dB
通道增益差 <0,25dB
通道增益差 1V
转换数率 >100Vμs
输入阻抗 平衡:20KΩ 不平衡:10KΩ
输入端口 8只3蕊XLR插座
输出端口 4只Speaker NL4mp插座
冷却方式 双风扇，无极变速，气流方向为由前至后
前板控制 4只静音开关
后板控制 2只断路开关
前板指示 4只静音指示灯
功放保护 直流、过载、过热等保护
净尺寸(W×D×H) 483×452×178mm
供电规格 AC 220V 230V, 50Hz 60Hz, 1500VA
净重 40kg

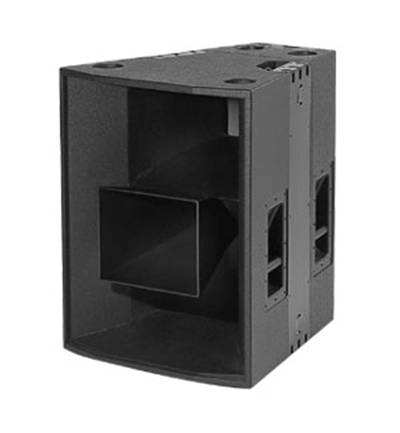

ONAX T12L
产品介绍:
ONAX T12L覆盖角为水平30度、垂直20度。高音主轴略向下调5度。系统部件由Flyware吊挂件联结在一起。
ONAX系统的所有系列产品具有统一的尺寸规格及特定的Flyware吊挂件。不须一分钟，即可将一组音箱壁靠壁地连结起来并扣牢，形成30度、60度或120度的辐射角。音箱之间仅靠两个吊挂点即可悬挂起来，因此不需要吊架、其它设备或工具来悬挂大型音箱组。
ONAX不仅拥有最佳吊挂工具，而且能根椐需要在几分钟内将各部分牢固连结起来进行地面叠置安装。
ONAX的声学系统保证了各方面性能的卓越性。两个12英寸圆锥形喇叭单元的工作频率在140赫兹以上。大指数曲线定向号角后面装有一只2英寸或1英寸的同轴喇叭，形成强有力的号角中心。四喇叭、三音路、一音轴的设计，能在远程范围内保持阔带宽以及大于140分贝稳定高声压的声音效果。
ONAX系统操作十分便利。操作方便的箱板内含吊挂机件、SPEAKON NL4标准插座（也可按要求选用其它类型）、重力分布均衡的箱体以及装卸用的航空机箱，运用这些部件或工具可在很短时间内完成一个大型扩声系统的安装。

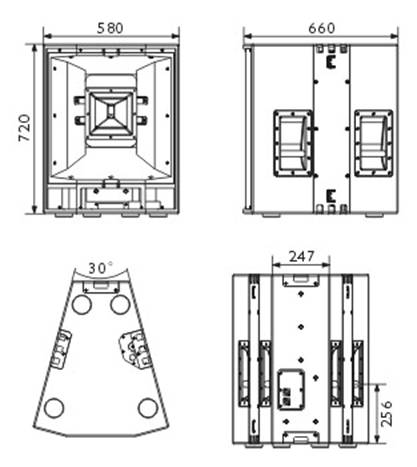

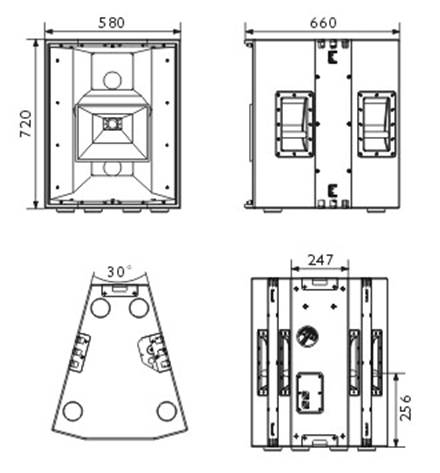

产品尺寸图：
主要特点:
ONAX三轴重叠设计：实现点声源声音效果；
圆柱形波阵面技术：点声源/三轴重叠及界面清晰T10-L 宽覆盖面的设计，可实现在水平及垂直方向对系统的指向性调整，因此音箱阵列可形成圆柱形波阵面。
技术规格：
系 统
频率响应(-dB) L:150HZ-750HZ ,M:750HZ-5.2KHZ,H：5.2KHz-20KHz
灵敏度 L:110dB,M/H:113dB
额定阻抗 M/H:8ohm L:4ohm
输出声压(1m) 136/142dB
指向性(H×V) 30°x 20°-5°
推荐功放器 ELDER AM-4U or AP-4U
推荐置入控制器 101244+101443模拟控制模块或数字控制器
组 件
喇叭单元 2×12"/1×2"/1×1"
有效功率/峰值(RMS/AES) 600+150/1200+400W
功放类型 双功放12-2 /无源滤波器2-1
箱 体
输入端口 Speakon NL4 可根据需要选择
箱体板材 俄罗斯白桦木胶合板
面网 钢网，内贴防水滤棉
涂层 无烟煤色黑漆喷点涂层(颜色可选)
净尺寸(W×H×D) 580×660×720mm
包装尺寸(W×H×D) 1210×745×955mm
净重 57.6Kg
总重 172Kg/2Pcs
吊挂系统 ELDER 箱体附含吊挂部件

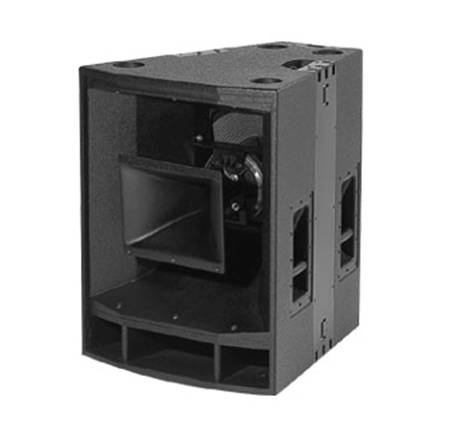

ONAX T15F
产品介绍:
三音路同一音轴，ONAX T15F的原理与T12L相同。T15F系统为中程设置，覆盖角为水平60度、垂直40度。
与其它ONAX专业扩声系统一样，T15F也运用了箱板附含Flyware吊挂技术，通过易于操作的板上联结机件可以十分便捷地将音箱壁靠壁扣接在一起。与T12L一样, T15F重力分布均衡，其高音号角下调5度，因次可进行水平吊挂，而且避免了线阵列存在的繁复计算问题。
ONAX T15F系统包括能发出低至400赫兹声波的固定方位号角、中央号角、安装于号角中心的15英寸锥形低音单元以及2英寸加1英寸高音驱动器。
T15F 乃组建ONAX中高频系统的理想装置，与T12L及T18W结合令系统表现出出色的保真度，即使在较小应用场合T15F与T18W低音箱即可组建出具备杰出音响性能的扩声系统。如果与T12L远程箱及更多T18W低音箱组合便可构成大型应用场所扩声系统。
T15F能保持稳定在136分贝的声压水平。无论在技术上还是音响性能上，T15F都体现了ELDER的专业 水准。
产品尺寸图：
主要特点:
ONAX三轴重叠设计：实现点声源声音效果；
圆柱形波阵面技术：勿需使用任何吊篮和附加吊链仅通过两个吊挂点即可吊挂16只音箱；
全频性：频率响应为70-19000Hz全频范围。
技术规格：
系 统
频率响应(-dB) LOW:150HZ-650HZ ,MID:650HZ-5.2KHZ,HI：5.2KHz-20KHz
灵敏度 LOW:118dB,M/H:123dB
功率(RMS） LOW:500W HI:80W
额定阻抗 M/H:8ohm LOW:8ohm
输出声压(1m) 130/136dB
指向性(H×V) 60°x 40°-5°
推荐功放器 ELDER AP-4U or AM-4U
推荐置入控制器 T10-F/LF+T15F/HF,101788+101769
组 件
喇叭单元 1×15"/1×2"/1×1"
有效功率/峰值(RMS/AES) 600+150/1200+300 W/8Ω
功放类型 双功放12-2 /无源滤波器2-1
箱 体
输入端口 Speakon NL4 可根据需要选择
箱体板材 俄罗斯白桦木胶合板
面网 钢网，内贴防水滤棉
涂层 无烟煤色黑漆喷点涂层(颜色可选)
净尺寸(W×H×D) 580×660×720mm
包装尺寸(W×H×D) 1210×745×955mm
净重 72Kg
总重： 202Kg
吊挂系统 ELDER 箱体附含吊挂部件

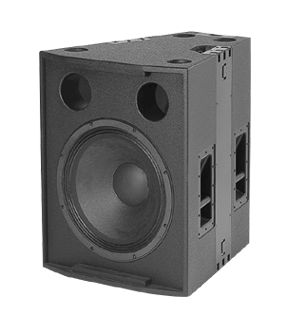

T18W
产品介绍:
在ONAX系统中与T12L、T15F配置使用的T18W构成低音扩展部分。
因为所有ONAX音箱的规格完全一样并使用统一的 Flyware吊挂件，故T18W低音箱可以配置于任何ONAX系统。
T18W为敞开式音箱，内部容积为135升，磁感应强度为10特斯拉的磁场内部装有一只18英寸高功率长轴双心振膜锥形驱动器，因此在低至40赫兹以下的最低两个倍频程频响范围内可以达到130分贝的稳定声压。
一个T15F与两个T18W组合，可组建起中型高性能扩声系统。在声音耦合效果上，一个T15F与两个T18W的组合即建立起一个基本的ONAX扩声系统。

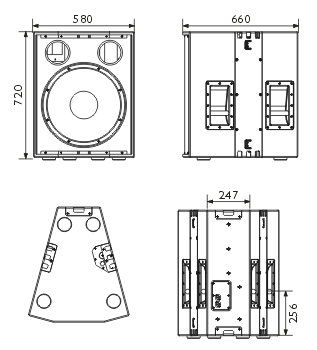

产品尺寸图：
主要特点:
超低频音箱：18"长轴喇叭/135升箱内容积
声压级134dB/频响范围38-140Hz
箱体内含吊挂件：勿需使用任何吊篮和附加吊链仅通过两个吊挂点即可吊挂16只音箱；频率响应为70-19000Hz全频范围
技术规格:
系 统
频率响应(-dB) 48Hz-1.6KHz
灵敏度(1m/1W) 98dB
额定功率(RMS) 500W
阻抗 8Ω
输出声压(1m) 128/134dB
指向性(H×V) 球状辐射，无特定指向性
推荐功放器 ONAX AP-4U or AM-4U
推荐置入控制器 T1L/LF+T12L/HF，101244+10143
组 件
喇叭单元 1×18"
有效功率/峰值(RMS/AES) 500/1400W/4Ω
功放类型 active
箱 体
输入端口 Speakon NL4 可根据需要选择
箱体板材 俄罗斯白桦木胶合板
面网 钢网，内贴防水滤棉
涂层 无烟煤色黑漆喷点涂层(颜色可选)
净尺寸(W×H×D) 580×720×660mm
净重 71.5Kg
总重 197Kg/2Pcs
吊挂系统 ELDER 箱体附含吊挂部件 |
